CHEMICAL COMPOSITION AND MECHANICAL PROPERTIES<br>PROPRIETÀ CHIMICHE E MECCANICHE

ALLOY LEGA		MECHANICAL PROPERTIES CARATTERISTICHE MECCANICHE (EN 1592-2)				CHEMICAL COMPOSITION COMPOSIZIONE CHIMICA (EN 573-3)
		Temper Stato	Rm N/mm2	Rp 0,2 N/mm2	A₅ %	Si	Fe	Cu	Mn	Mg	Cr	Zn	Ti	Others Note
EN AW-3004	EN AW-AL Mn1 Mg1	H125 H145 H165 H185	190 220 240 250	145 180 200 220	8 6 4 3	≤ 0,30	≤ 0,70	≤ 0,25	1,00 ÷ 1,50	0,8 ÷ 1,30		≤ 0,25
EN AW-3005	EN AW-AL Mn1 Mg0,5	H145 H165 H185	200 210 220	175 185 195	7 5 4	≤ 0,60	≤ 0,70	≤ 0,30	1,00 ÷ 1,50	0,20 ÷ 0,60	≤ 0,10	≤ 0,25	≤ 0,10
EN AW-5049	EN AW-AL Mg2 Mn0,8	H125 H145 H165 H185	220 235 250 270	170 200 230 250	10 7 5 3	≤ 0,40	≤ 0,50	≤ 0,10	0,50 ÷ 1,10	1,60 ÷ 2,50	≤ 0,30	≤ 0,20	≤ 0,10
EN AW-5754	EN AW-AL Mg3	H125 H165	220 255	170 225	9 4	≤ 0,40	≤ 0,40	≤ 0,10	≤ 0,50	2,60 ÷ 3,60	≤ 0,30	≤ 0,20	≤ 0,15	Mn+Cr 0,10 ÷ 0,60
EN AW-5083	EN AW AL Mg4,5 Mn0,7	H185	420	380	4	≤ 0,40	≤ 0,40	≤ 0,10	0,40 ÷ 1,00	4,00 ÷ 4,90	0,05 ÷ 0,25	≤ 0,25	≤ 0,15
EN AW-5086	EN AW-AL Mg4	H125 H145 H165 H185	270 300 320 350	170 220 260 320	9 7 5 3	≤ 0,40	≤ 0,50	≤ 0,10	0,20 ÷ 0,70	3,50 ÷ 4,50	0,05 ÷ 0,25	≤ 0,25	≤ 0,15

Allu’s production range is not restricted to the above-mentioned alloys, others are available to suit customers’ requirements. For example we can recommend an alloy specially cast for us using recycled aluminium, which has mechanical properties – and therefore workability – almost identical to those of the alloy 5049.

Oltre ai materiali sopra indicati Allu’s può produrre tubi anche con altre leghe.
In particolare proponiamo una lega appositamente realizzata per noi ed ottenuta da alluminio riciclato con caratteristiche meccaniche e di lavorabilità analoghe a quelle della 5049.

SERIE 5000

Leghe	Stato fisico	Carico di rottura Rm (Mpa)	Carico di snervamento Min. Rp0,2 (Mpa)	Allungamento min. %**
5005	O	100-145	35	19
	H22/H32	125-165	80	5
	H24/H34	145-185	110	4
	H26/H36	165-205	135	3
	H18	185 Min	165	2
	H19	205 Min	185	2
5049	O	190-240	80	14
	H22/H32	220-270	130	8
	H24/H34	240-280	160	6
	H26/H36	265-305	190	4
	H18	290 Min	250	2
5052	O	170-215	65	14
	H22/H32	210-260	130	6
	H24/H34	230-280	150	5
	H26/H36	250-300	180	4
	H18	270 Min	240	2
5083	O	275-350	125	12
	H22/H32	305-380	215	6
	H24/H34	340-400	250	5
	H26/H36	360-420	280	3
5086	O	240-310	100	12
	H22/H32	275-335	185	6
	H24/H34	300-360	220	5
	H26/H36	325-385	250	3
	H18	345Min	290	1
5754	O	190-240	80	14
	H22/H32	220-270	130	8
	H24/H34	220-270	130	8
	H26/H36	240-280	190	3
	H18	240-280	160	6
5182	O	255-315	110	12

** Allungamento relativo a spessori 0,5 – 1,5 misurato su un tratto di 50 mm

SERIE 3000

Leghe	Stato fisico	Carico di rottura Rm (Mpa)	Carico di snervamento Min. Rp0,2 (Mpa)	Allungamento min. %**
3003	O	95-135	35	17
	H22	120-160	80	4
	H24	145-185	115	4
	H26	170-210	140	3
	H18	190 Min	170	2
	H19	210 Min	180	2
3103	O	90-130	35	19
	H22	115-155	75	7
	H24	140-180	110	4
	H26	160-200	135	3
	H18	185 Min	165	2
	H19	200 Min	175	2
3005	O	115-165	45	14
	H22	145-195	110	5
	H24	170-215	130	4
	H26	195-240	160	3
	H18	220 Min	200	2
3105	O	100-155	40	15
	H22	130-180	105	6
	H24	150-200	120	4
	H26	175-225	150	3
	H18	195 Min	180	1

** Allungamento relativo a spessori 0,5 – 1,5 misurato su un tratto di 50 mm

SERIE 1000

Leghe	Stato fisico	Carico di rottura Rm (Mpa)	Carico di snervamento Min. Rp0,2 (Mpa)	Allungamento min. %**	Conducibilità elettrica (MS/m)
1050A	O	65-95	20	22	34,5
	H12	85-125	65	4
	H14	105-145	85	3
	H16	120-160	100	2
	H18	140 Min	120	2
	H19	150 Min	130	1
1070A	O	60-90	15	25	35,4
1200	O	75-105	25	21
	H12	95-135	75	4
	H14	115-155	95	3
	H16	130-170	115	2
	H18	150 Min	130	2
	H19	160 Min	140	1
*1350A	O	65-105	20	22	35,4
*1370A	O	65-105	20	22	35,8

* Leghe per applicazioni elettrotecniche
** Allungamento relativo a spessori 0,5 – 1,5 misurato su un tratto di 50 mm

COMPOSIZIONE CHIMICA (EN 573/3)

Designazione della lega		Si	Fe	Cu	Mn	Mg	Cr	Zn	Ti	Ga	Osservazioni	Altri		Alluminio min.
Numerica	Simboli chimici	Si	Fe	Cu	Mn	Mg	Cr	Zn	Ti	Ga	Osservazioni	Ciascuno	Totale	Alluminio min.
EN AW-1080A	EN AW-AI 99,8(A)	0,15	0,15	0,03	0,02	0,02	–	0,06	0,02	0,03	–	0,02	–	99,8
EN AW-1070A	EN AW-Al 99,7	0,20	0,25	0,03	0,03	0,03	–	0,07	0,03	–	–	0,03	–	99,7
EN AW-1370	EN AW-Al 99,7	0,10	0,25	0,02	0,01	0,02	0,01	0,04	–	0,03	0,02B ; 0,02V + Ti	0,02	0,1	99,7
EN AW-1050A	EN AW-AI 99,5	0,25	0,40	0,05	0,05	0,05	–	0,07	0,05	–	–	0,03	–	99,5
EN AW-1350A	EN AW-Al 99,5 (A)	0,25	0,40	0,02	–	0,05	–	0,05	–	–	0,03Cr+Mn+Ti+V	0,03	–	99,5
EN AW-1100	EN AW-Al 99,0Cu	0,95 Si+Fe		0,05-0,20	0,05	–	–	0,1	–	–	–	0,05	0,15	99
EN AW-1200	EN AW-AI 99,0	1,00 Si+Fe		0,05	0,05	–	–	0,1	0,05	–	–	0,05	0,15	99
EN AW-1200A	EN AW-AI 99,0A	1,00 Si+Fe		0,1	0,3	0,3	0,1	0,1	–	–	–	0,05	0,15	99
EN AW-3003	EN AW-AI Mn1Cu	0,6	0,7	0,05-0,20	1,0-1,5	–	–	0,1		–	–	0,05	0,15	*
EN AW-3103	EN AW-AI Mn1	0,50	0,7	0,1	0,9-1,5	0,3	0,1	0,2		–	0,10Zr+Ti	0,05	0,15	*
EN AW-3005	EN AW-AI Mn1Mg0,5	0,6	0,7	0,3	1,0-1,5	0,20-0,6	0,1	0,25	0,1	–	–	0,05	0,15	*
EN AW-3105	EN AW-AI Mn0,5Mg0,5	0,6	0,7	0,3	0,30-0,8	0,20-0,8	0,2	0,4	0,1	–	–	0,05	0,15	*
EN AW-5005A	EN AW-AI Mg1(C)	0,30	0,45	0,05	0,15	0,7-1,1	0,1	0,2		–	–	0,05	0,15	*
EN AW-5049	EN AW-AI Mg2Mn0,8	0,40	0,50	0,1	0,50-1,1	1,6-2,5	0,3	0,2	0,1	–	–	0,05	0,15	*
EN AW-5251	EN AW-AI Mg2	0,40	0,50	0,15	0,10-0,50	1,7-2,4	0,15	0,15	0,15	–	–	0,05	0,15	*
EN AW-5052	EN AW-AI Mg2,5	0,25	0,40	0,1	0,1	2,2-2,8	0,15-0,35	0,1		–	–	0,05	0,15	*
EN AW-5754	ENAW-AI Mg3	0,40	0,40	0,1	0,5	2,6-3,6	0,3	0,2	0,15	–	0,10-0,6 Mn+Cr	0,05	0,15	*
EN AW-5083	EN AW-AI Mg4,5Mn0,7	0,40	0,40	0,1	0,40-1,0	4,0-4,9	0,05-0,25	0,25	0,15	–	–	0,05	0,15	*
EN AW-5086	EN AW-AI Mg4	0,40	0,50	0,1	0,20-0,7	3,5-4,5	0,05-0,25	0,25	0,15	–	–	0,05	0,15	*
EN AW-5182	EN AW-Al Mg4,5Mn0,4	0,20	0,35	0,15	0,20-0,50	4,0-5,0	0,1	0,25	0,1	–	–	0,05	0,15	*

* Rimanente

CARATTERISTICHE E APPLICAZIONI

Leghe	Caratteristiche	Applicazioni
1050A 1070A 1100 1200	Metallo con titolo “commercialmente” puro, ottima resistenza alla corrosione e molto plastico nello stato ricotto.	Ind. chimica – alimentare – aerosol – scambiatori di calore – lastre litografiche – pannelli decorativi pentolame – foglio sottile – automotive.
1050A / 1070A 1350A / 1370A	Elevata conducibilità elettrica nello stato ricotto.	Trasformatori elettrici.
3003 3103 3105	Leghe al manganese con buona resistenza alla corrosione, buona formabilità e caratteristiche meccaniche superiori all’alluminio non legato.	Pentolame – radiatori auto – scambiatori termici controsoffitti – coperture e rivestimenti – pannelli – capsule minuterie – segnaletica – ind. chimica – automotive.
3005	Lega al manganese-magnesio con buona resistenza alla corrosione, buona formabilità e caratteristiche meccaniche superiori all’alluminio non legato.	Mobili – controsoffitti – antenne – tapparelle – coperture – automotive.
5005	Leghe al magnesio con caratteristiche meccaniche leggermente superiori a quelle all’alluminio non legato.	Mobili – controsoffitti – coperture e rivestimenti – automotive.
5049 5052 5083 5086 5754	Leghe al magnesio con buona plasticità allo stato ricotto ma che induriscono rapidamente quando lavorate a freddo. Mostrano un’ottima resistenza alla corrosione in ambiente marino ed hanno una eccellente saldabilità.	Carpenteria – ind. chimica – alimentare – isolamento modanature – trasporti terrestri e navali – recipienti in pressione – tubi elettrosaldati -veneziane – automotive.
5182	Lega al magnesio con buona saldabilità, resistenza alla corrosione ed elevate caratteristiche meccaniche.	Automotive.

External dimensions Dimensioni esterne	Thickness – Spessore (mm)
Ovals Ovali
External dimensions Dimensioni esterne	0,65	0,7	0,8	0,9	1,0	1,1	1,2	1,3	1,4	1,5	1,6	1,7	1,75	1,8	1,9	2,0
A x B (mm)	Weight – Peso (g/m)
18,4 x 9		85	96	108	119	130	140	151	162	172	182	192	197	202	211	221
20 x 15	96	103	117	131	144	158	171	184	197	210	223	235	241	247	259	271
23 x 14	112	121	137	153	170	186	202	217	233	248	263	278	286	293	308	322
27,6 x 12,6	118	126	144	161	178	195	212	228	245	261	277	293	301	308	324	339
30 x 15	134	144	164	184	204	223	242	261	280	299	318	336	345	354	372	390
33 x 20	151	162	185	207	229	251	273	294	316	337	358	379	390	400	421	441
35 x 20	162	174	198	222	246	270	293	316	340	363	385	408	419	431	453	475
36 x 18	162	174	198	222	246	270	293	316	340	363	385	408	419	431	453	475
40 x 12,1	162	174	198	222	246	270	293	316	340	363	385	408	419	431	453	475
40 x 20	178	192	219	245	271	298	324	350	375	401	426	451	464	476	501	526
50 x 10	195	210	239	268	297	326	354	383	411	439	467	495	508	522	550	577
45 x 25	206	221	252	283	314	344	375	405	435	464	494	523	538	553	582	611
48 x 19,8	206	221	252	283	314	344	375	405	435	464	494	523	538	553	582	611
54 x 10,15	206	221	252	283	314	344	375	405	435	464	494	523	538	553	582	611
48 x 25	217	233	266	298	331	363	395	427	458	490	521	552	568	583	614	645
Weights (g/m) are calculated assuming specific gravity to be equal to 2.7 and are indicative only. I pesi (g/m) sono calcolati per un peso specifico di 2,7 e sono indicati a titolo informativo.

External dimensions Dimensioni esterne	Thickness – Spessore (mm)
Half ovals Semiovali
External dimensions Dimensioni esterne	0,7	0,8	0,9	1,0	1,1	1,2	1,3	1,4	1,5	1,6	1,7	1,75	1,8	1,9	2,0
A x B (mm)	Weight – Peso (g/m)
21,7 x 19	132	151	169	187	204	222	239	257	274	290	307	315	324	340	356
50 x 25	257	293	329	365	400	436	471	506	541	575	610	627	644	678	713
Weights (g/m) are calculated assuming specific gravity to be equal to 2.7 and are indicative only. I pesi (g/m) sono calcolati per un peso specifico di 2,7 e sono indicati a titolo informativo.

External dimensions Dimensioni esterne	Thickness – Spessore (mm)
Ellipticals Ellittici
External dimensions Dimensioni esterne	0,7	0,8	0,9	1	1,2	1,5	1,8	2,0	2,5
A x B (mm)	Weight – Peso (g/m)
26 x 18	126	144	161	178	212	261	308	339	414
28 x 20	144	164	184	204	242	299	354	390	477
34,4 x 19,5	162	185	207	229	273	337	400	441	541
33 x 26	174	198	222	246	293	363	431	475	583
37 x 22,1	180	205	230	254	303	375	446	492	604
40 x 20	186	212	237	263	314	388	461	509	626
37 x 28	192	219	245	271	324	401	476	526	647
40 x 26	198	225	253	280	334	414	492	543	668
Weights (g/m) are calculated assuming specific gravity to be equal to 2.7 and are indicative only. I pesi (g/m) sono calcolati per un peso specifico di 2,7 e sono indicati a titolo informativo.

External dimensions Dimensioni esterne		Thickness – Spessore (mm)
Squares Quadri
External dimensions Dimensioni esterne		0,7	0,8	0,9	1,0	1,1	1,2	1,3	1,4	1,5	1,6	1,7	1,75	1,8	1,9	2,0
A x B (mm)	r (mm)	Weight – Peso (g/m)
10 x 10	r. 1,5	67	76	85	93	102	110	118	126	134
12 x 12	r. 1	85	96	108	119	130	140	151	162	172
12,3 x 12,3	r. 1,5	85	96	108	119	130	140	151	162	172
14 x 14	r. 1,5	103	117	131	144	158	171	184	197	210	223	235	241	247	259	271
15 x 15	r. 1,5	109	124	138	153	167	181	195	209	223	236	249	256	263	276	288
16 x 16	r. 2,5	115	130	146	161	176	191	206	221	235	250	264	271	278	292	305
16,5 x 16,5	r. 1,5	121	137	153	170	186	202	217	233	248	263	278	286	293	308	322
18 x 18	r. 2	126	144	161	178	195	212	228	245	261	277	293	301	308	324	339
20 x 20	r. 1,5	144	164	184	204	223	242	261	280	299	318	336	345	354	372	390
22 x 22	r. 2,5	162	185	207	229	251	273	294	316	337	358	379	390	400	421	441
25 x 25	r. 3,5	174	198	222	246	270	293	316	340	363	385	408	419	431	453	475
30 x 30	r. 3		246	276	305	335	364	394	423	452	480	509	523	537	566	594
30 x 30	r. 4		239	268	297	326	354	383	411	439	467	495	508	522	550	577
40 x 40	r. 2				416	456	497	537	577	617	657	696	716	736	775	814
Weights (g/m) are calculated assuming specific gravity to be equal to 2.7 and are indicative only. I pesi (g/m) sono calcolati per un peso specifico di 2,7 e sono indicati a titolo informativo.

External dimensions Dimensioni esterne		Thickness – Spessore (mm)
Rectangulars Rettangoli
External dimensions Dimensioni esterne		0,6	0,7	0,8	0,9	1,0	1,1	1,2	1,25	1,3	1,4	1,5	1,6	1,7	1,8	1,9	2,0
A x B (mm)	r (mm)	Weight – Peso (g/m)
15 x 10	r. 2	79	85	96	108	119	130	140	146	151	162	172
18 x 12	r. 1,5	101	109	124	138	153	167	181	188	195	209	223	236	249	263	276	288
18,3 x 12,3	r. 1,5	101	109	124	138	153	167	181	188	195	209	223	236	249	263	276	288
20 x 10	r. 1,5	101	109	124	138	153	167	181	188	195	209	223	236	249	263	276	288
20 x 15	r. 1,5	118	126	144	161	178	195	212	220	228	245	261	277	293	308	324	339
25 x 10	r. 2	118	126	144	161	178	195	212	220	228	245	261	277	293	308	324	339
25 x 12	r. 1,5	123	132	151	169	187	204	222	231	239	257	274	290	307	324	340	356
25 x 15	r. 1,5	134	144	164	184	204	223	242	252	261	280	299	318	336	354	372	390
24 x 18	r. 2,5	136	147	167	187	207	227	246	256	266	285	304	323	342	360	379	397
29 x 18	r. 3		162	185	207	229	251	273	284	294	316	337	358	379	400	421	441
32 x 15	r. 4		162	185	207	229	251	273	284	294	316	337	358	379	400	421	441
30 x 15	r. 1,5		162	185	207	229	251	273	284	294	316	337	358	379	400	421	441
30 x 20	r. 3,5		174	198	222	246	270	293	305	316	340	363	385	408	431	453	475
30 x 22,57	r. 6		174	198	222	246	270	293	305	316	340	363	385	408	431	453	475
33 x 20	r. 4,5			205	230	254	279	303	315	328	352	375	399	423	446	469	492
36 x 18	r. 4,5			212	237	263	288	314	326	339	363	388	413	437	461	485	509
33 x 20	r. 3,5			212	237	263	288	314	326	339	363	388	413	437	461	485	509
33 x 20	r. 3			219	245	271	298	324	337	350	375	401	426	451	476	501	526
33 x 20	r. 2			225	253	280	307	334	347	361	387	414	440	466	492	517	543
35 x 20	r. 3,5			219	245	271	298	324	337	350	375	401	426	451	476	501	526
35 x 20	r. 2			225	253	280	307	334	347	361	387	414	440	466	492	517	543
35 x 24	r. 4			239	268	297	326	354	368	383	411	439	467	495	522	550	577
40 x 20	r. 4			239	268	297	326	354	368	383	411	439	467	495	522	550	577
40 x 20	r. 3			246	276	305	335	364	379	394	423	452	480	509	537	566	594
40 x 22	r. 4,5			246	276	305	335	364	379	394	423	452	480	509	537	566	594
40 x 22,5	r. 6			246	276	305	335	364	379	394	423	452	480	509	537	566	594
40 x 25	r. 3			266	298	331	363	395	411	427	458	490	521	552	583	614	645
40 x 30	r. 3			286	321	356	391	425	443	460	494	528	562	596	629	662	696
43 x 20	r. 4,5			252	283	314	344	375	390	405	435	464	494	523	553	582	611
43 x 20	r. 3			266	298	331	363	395	411	427	458	490	521	552	583	614	645
45 x 20	r. 3			266	298	331	363	395	411	427	458	490	521	552	583	614	645
45 x 22	r. 2,5			280	314	348	382	415	432	449	482	515	548	581	614	646	679
45 x 30	r. 4,5			300	337	373	410	446	464	482	518	553	589	624	660	695	729
46 x 20	r. 3,5			266	298	331	363	395	411	427	458	490	521	552	583	614	645
46 x 22	r. 3			286	321	356	391	425	443	460	494	528	562	596	629	662	696
46 x 22	r. 6,5			266	298	331	363	395	411	427	458	490	521	552	583	614	645
47,6 x 21,6	r. 5				314	348	382	415	432	449	482	515	548	581	614	646	679
50 x 20	r. 3,5				321	356	391	425	443	460	494	528	562	596	629	662	696
50 x 20	r. 5				314	348	382	415	432	449	482	515	548	581	614	646	679
50 x 22	r. 2,5					373	410	446	464	482	518	553	589	624	660	695	729
50 x 25	r. 3					382	419	456	474	493	530	566	603	639	675	711	746
50,3 x 20,5	r. 4					356	391	425	443	460	494	528	562	596	629	662	696
50 x 30	r. 2					416	456	497	517	537	577	617	657	696	736	775	814
56 x 20	r. 2,5					399	438	476	496	515	553	592	630	668	705	743	780
58 x 25	r. 2,5					433	475	517	538	559	601	643	684	725	766	807	848
60 x 20	r. 2					416	456	497	517	537	577	617	657	696	736	775	814
60 x 24	r. 5					424	466	507	527	548	589	630	670	711	751	791	831
60 x 25	r. 3,5					441	484	527	549	570	613	655	698	740	782	824	865
60 x 30	r. 4,5					458	503	548	567	592	637	681	725	769	812	856	899
61,5 x 20	r. 4					416	456	497	517	537	577	617	657	696	736	775	814
61,7 x 24,7	r. 4					441	484	527	549	570	613	655	698	740	782	824	865
64 x 25	r. 3,5							548	570	592	637	681	725	769	812	856	899
64 x 25	r. 2,5							558	581	603	648	693	738	783	828	872	916
66 x 22	r. 2,5							548	570	592	637	681	725	769	812	856	899
67,7 x 24,7	r. 4							568	591	614	660	706	752	797	843	888	933
71,5 x 20	r. 2,5							568	591	614	660	706	752	797	843	888	933
73 x 25	r. 4,5							599	623	647	696	744	793	841	889	936	984
77 x 25	r. 3,5							629	655	680	732	782	833	884	934	985	1035
82 x 20	r. 4							629	655	680	732	782	833	884	934	985	1035
84 x 25	r. 2,5							680	708	736	791	846	901	956	1011	1065	1120
Weights (g/m) are calculated assuming specific gravity to be equal to 2.7 and are indicative only. I pesi (g/m) sono calcolati per un peso specifico di 2,7 e sono indicati a titolo informativo.

External dimensions Dimensioni esterne	Thickness – Spessore (mm)
Rounds Tondi
External dimensions Dimensioni esterne	0,4	0,5	0,6	0,7	0,8	0,9	1	1,1	1,2	1,3	1,4	1,5	1,6	1,7	1,8	1,9	2,0
D (mm)	Weight – Peso (g/m)
6	19	23	27	31
8		32	38	43	49	54	59
10		40	48	55	62	69	76
12		49	58	67	76	85	93
12,7		52	62	71	81	90	99	108	117	126	134	143
13		53	63	73	83	92	102	111	120	129	138	146
13,8		56	67	78	88	98	109	118	128	138	147	156
14		57	68	79	90	100	110	120	130	140	150	159
15		61	73	85	96	108	119	130	140	151	162	172
16		66	78	91	103	115	127	139	151	162	173	184	195	206	217	227	238
17		70	83	97	110	123	136	148	161	173	185	197	209	221	232	243	254
17,2		71	84	98	111	124	137	150	163	175	188	200	212	224	237	247	258
17,75		73	87	101	115	129	142	155	168	181	194	207	219	231	244	255	267
18		74	89	103	117	131	144	158	171	184	197	210	223	235	247	259	271
18,25		75	90	104	118	132	146	160	174	187	200	213	226	239	251	264	276
18,8		78	93	107	122	137	151	165	179	193	207	220	233	247	260	272	285
19		78	94	109	124	138	153	167	181	195	209	223	236	249	263	276	288
19,8		82	98	113	129	144	159	174	189	204	219	233	247	261	275	288	302
20		83	99	115	130	146	161	176	191	206	221	235	250	264	278	292	305
21			104	121	137	153	170	186	202	217	233	248	263	278	293	308	322
21,25			105	122	139	155	172	188	204	220	236	251	267	282	297	312	327
22			109	126	144	161	178	195	212	228	245	261	277	293	308	324	339
22,2			110	128	145	163	180	197	214	230	247	263	280	296	311	327	343
22,5			111	129	147	165	182	200	217	234	251	267	284	300	316	332	348
23			114	132	151	169	187	204	222	239	257	274	290	307	324	340	356
23,5			117	135	154	173	191	209	227	245	262	280	297	314	331	348	365
24			119	238	157	176	195	214	232	250	268	286	304	322	339	356	373
24,7			123	143	162	182	201	220	239	258	277	295	314	332	350	367	385
25			124	144	164	184	204	223	242	261	280	299	318	336	354	372	390
25,4				147	167	187	207	227	246	266	285	304	323	342	360	379	397
26				150	171	192	212	232	252	272	292	312	331	350	369	388	407
27				156	178	199	221	242	263	283	304	324	345	365	385	405	424
28				162	185	207	229	251	273	294	316	337	358	379	400	421	441
30				174	198	222	246	270	293	316	340	363	385	408	431	453	475
31				180	205	230	254	279	303	328	352	375	399	423	446	469	492
31,65				184	209	235	260	285	310	335	359	384	408	432	456	479	503
31,8				185	210	236	261	286	311	336	361	386	410	434	458	482	506
32					212	237	263	288	314	339	363	388	413	437	461	485	509
33					219	245	271	298	324	350	375	401	426	451	476	501	526
33,55					222	249	276	303	329	356	382	408	434	459	485	510	535
34					225	253	280	307	334	361	387	414	440	466	492	517	543
35					232	260	288	316	344	372	399	426	453	480	507	533	560
35,5					235	264	293	321	349	377	405	433	460	487	515	542	568
36					239	268	297	326	354	383	411	439	467	495	522	550	577
37,7					250	281	311	341	372	401	431	461	490	519	548	577	606
38					252	283	314	344	375	405	435	464	494	523	553	582	611
40					266	298	331	363	395	427	458	490	521	552	583	614	645
42						314	348	382	415	449	482	515	548	581	614	646	679
44							365	400	436	471	506	541	575	610	644	678	713
45							373	410	446	482	518	553	589	624	660	695	729
48							399	438	476	515	553	592	630	668	705	743	780
50							416	456	497	537	577	617	657	696	736	775	814
50,8							422	464	505	546	587	627	668	708	748	788	828
52									517	559	601	643	684	725	766	807	848
55									548	592	637	681	725	769	812	856	899
56									558	603	648	693	738	783	828	872	916
57									568	614	660	706	752	797	843	888	933
60									599	647	696	744	793	841	889	936	984
64									639	691	743	795	847	898	950	1001	1052
68									680	736	791	846	901	956	1011	1065	1120
70									700	758	815	872	928	985	1041	1098	1154
72									721	780	838	897	955	1014	1072	1130	1188
80									802	868	933	999	1064	1129	1194	1259	1323
Weights (g/m) are calculated assuming specific gravity to be equal to 2.7 and are indicative only. I pesi (g/m) sono calcolati per un peso specifico di 2,7 e sono indicati a titolo informativo.

TOLERANCES - TOLLERANZE<br>(EN 1592-3/4)

a. Dimensions – Dimensioni
The dimensions and the tolerances are not valid for the first 100 mm of both tube-ends Le dimensioni e le tolleranze non sono valide sui primi 100 mm di ogni estremità	Circular tubes – Tubi tondi
	Dimension tolerance – Tolleranze dimensionali
	8 < D ≤ 15				± 0,10 mm	Including ovality Inclusa ovalizzazione
	15 < D ≤ 40				± 0,12 mm
	40 < D ≤ 60				± 0,15 mm
	60 < D ≤ 80				± 0,20 mm

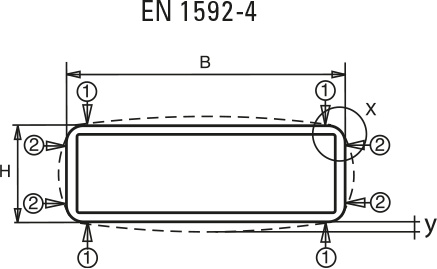

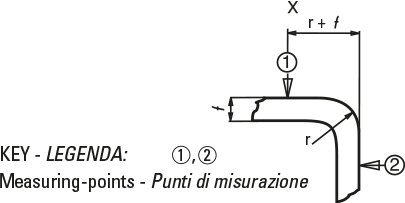

	Shaped tubes – Tubi forma
	Dimension tolerance – Tolleranze dimensionali
		B o H ≤ 15		y max =	± 0,08 mm
	15 <	B o H ≤ 30			± 0,10 mm
	30 <	B o H ≤ 50			± 0,12 mm
	50 <	B o H ≤ 70			± 0,15 mm
	70 <	B o H			± 0,20 mm
	Flatness tolerance – Tolleranze planarità
		B o H ≤ 15		y max =	± 0,05 mm
	15 <	B o H ≤ 30			± 0,10 mm
	30 <	B o H ≤ 50			± 0,20 mm
	50 <	B o H ≤ 70			± 0,30 mm
	70 <	B o H			± 0,40 mm
b. Thickness – Spessore
	0,40 < t ≤ 0,80			± 0,04 mm
	0,80 < t ≤ 1,25			± 0,05 mm
	1,25 < t ≤ 2,00			± 0,06 mm
c. Length – Lunghezza
	Mill lenght – Taglio in linea
	4000 <	L	< 8000	– 0 + 30 mm
	Cut lenght – Taglio a spezzone
		L	< 3000		± 1,0 mm
	3000 ≤	L	< 7000		± 2,0 mm
	7000 ≤	L			± 3,0 mm
d. Straightness – Rettilineità
	L ≤ 1000		F max	=	1,6 mm
	L > 1000		F max	<=	1,6 mm x L

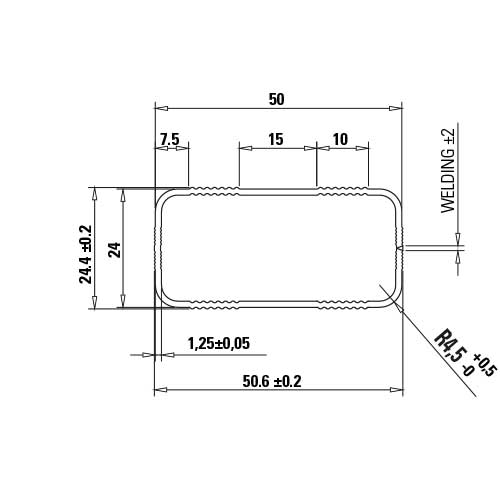

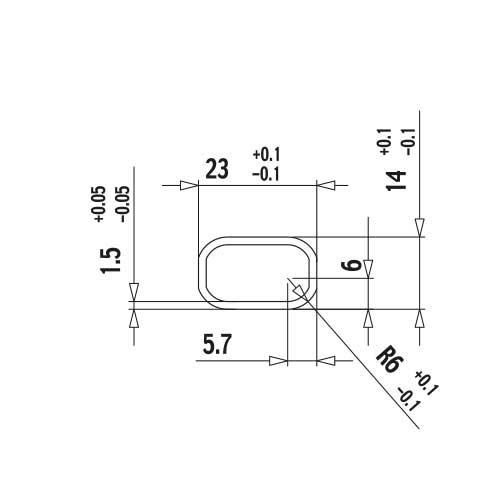

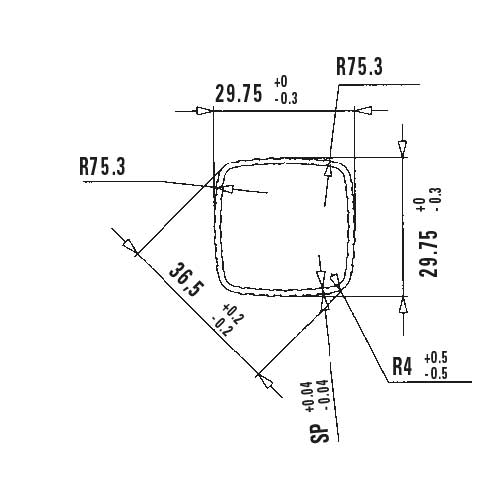

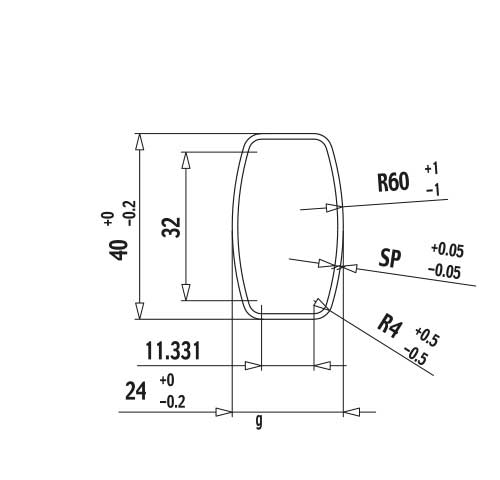

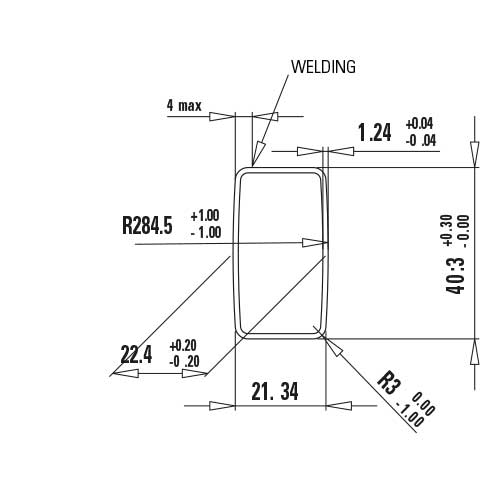

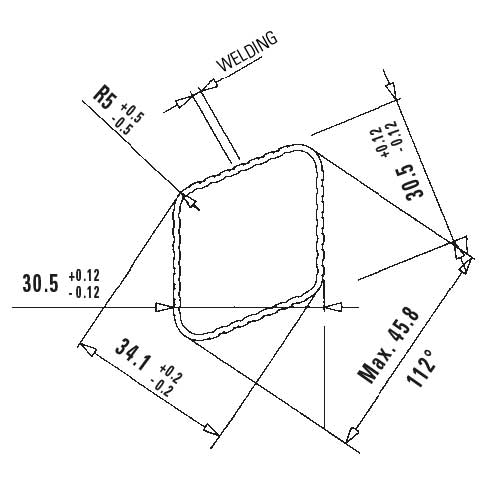

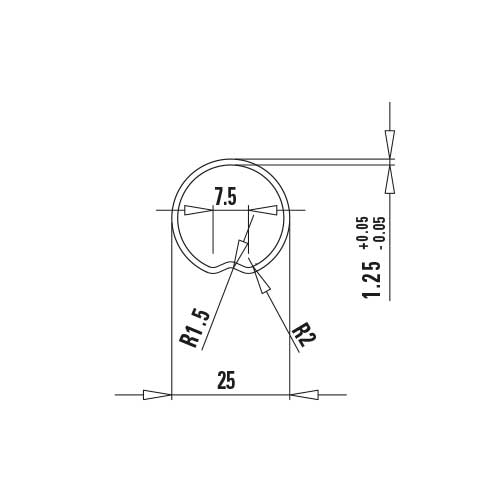

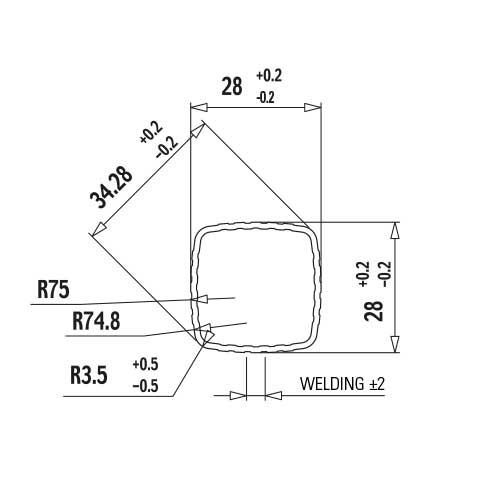

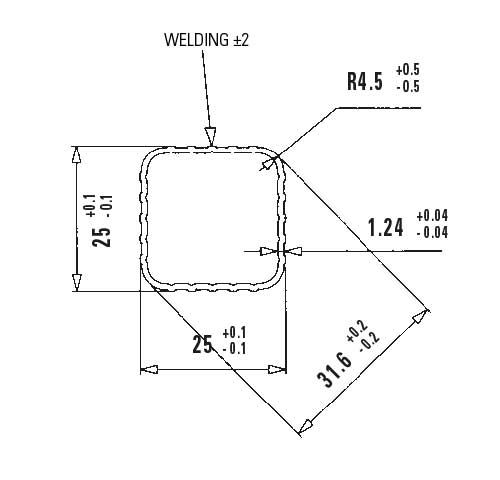

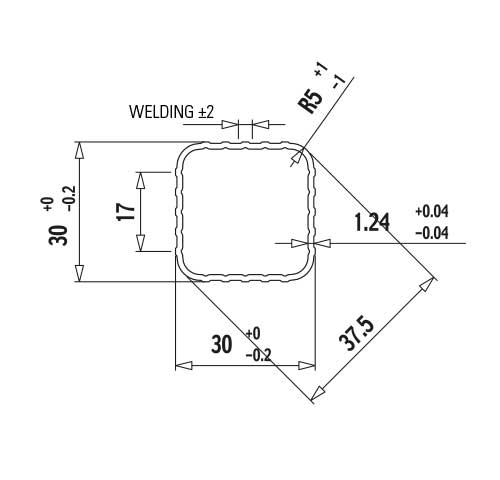

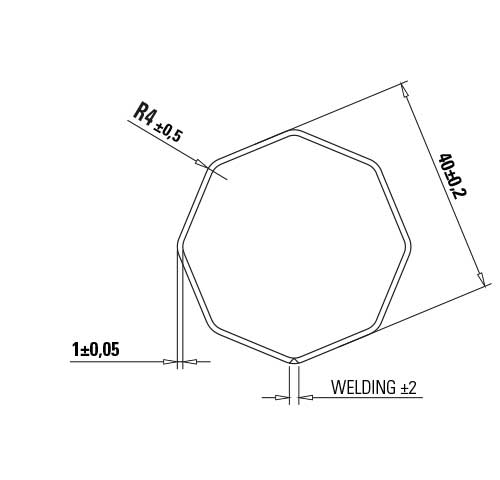

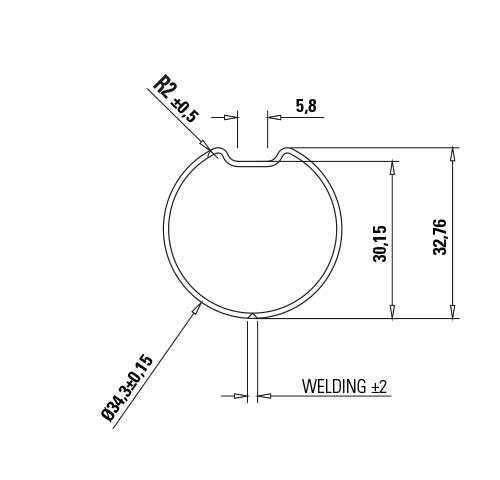

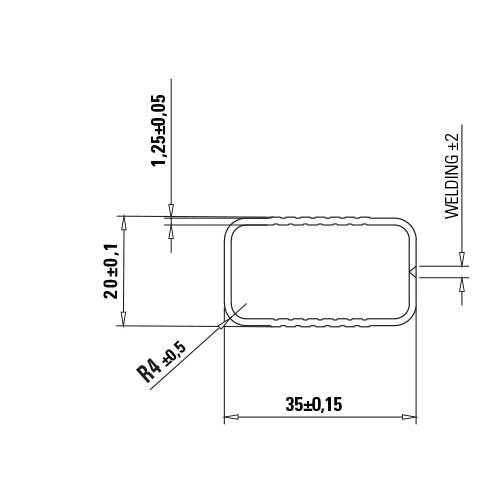

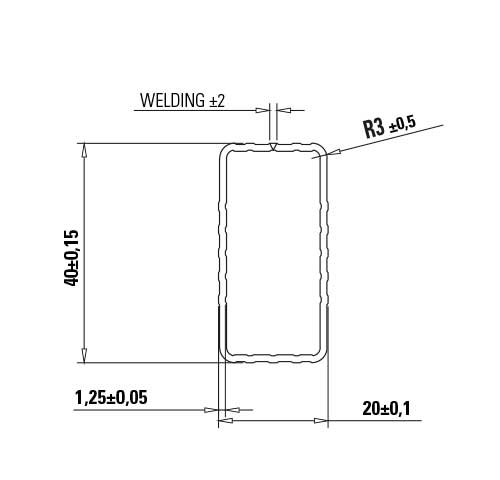

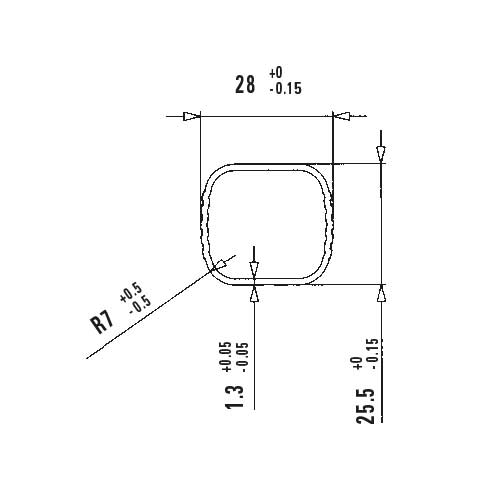

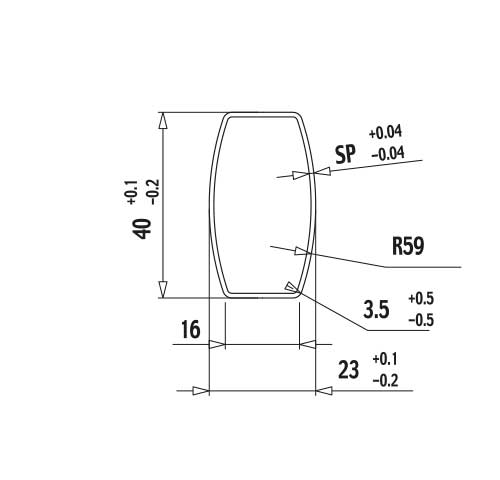

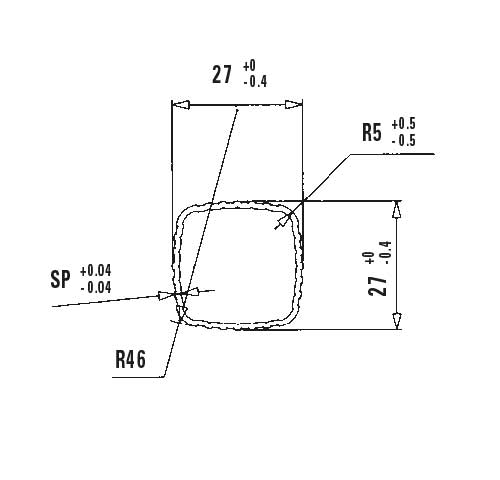

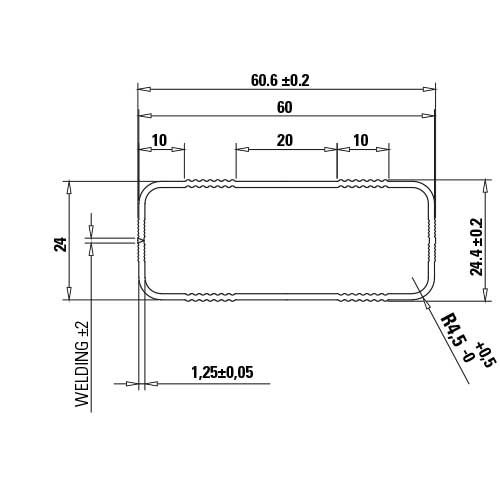

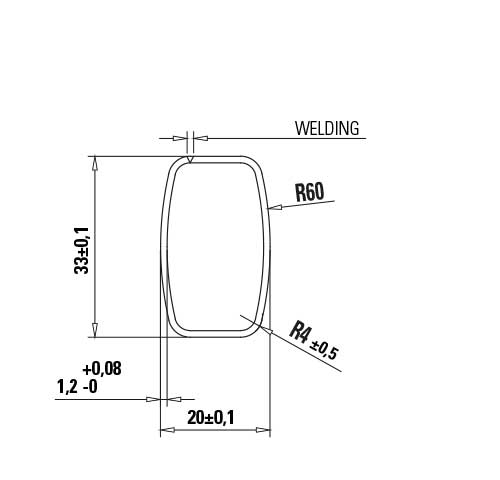

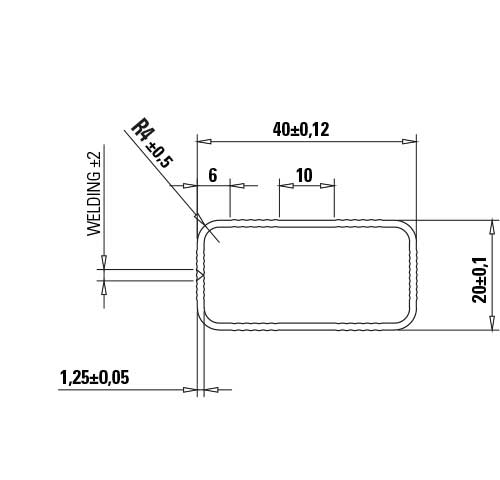

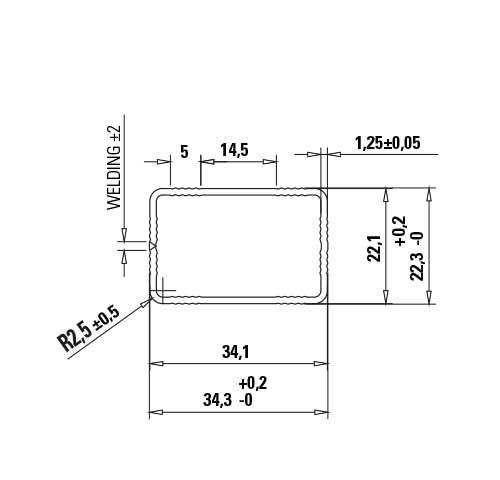

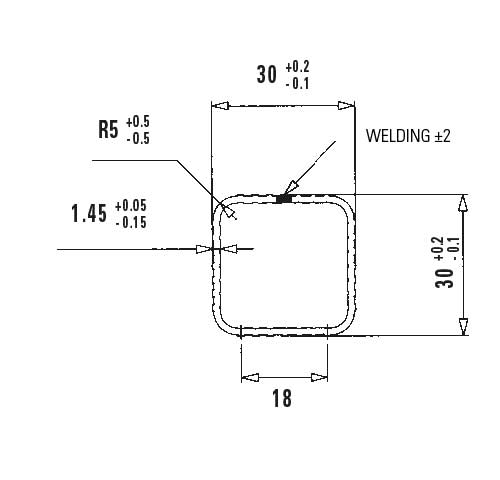

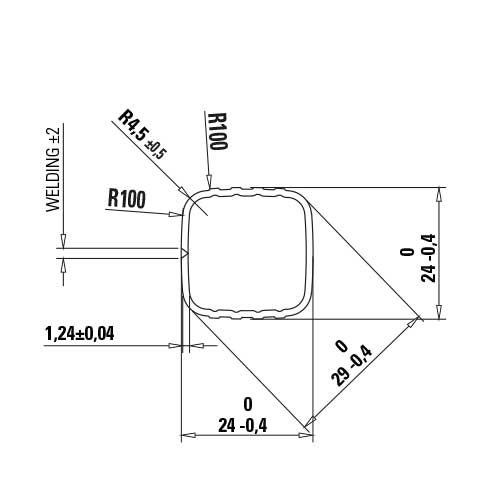

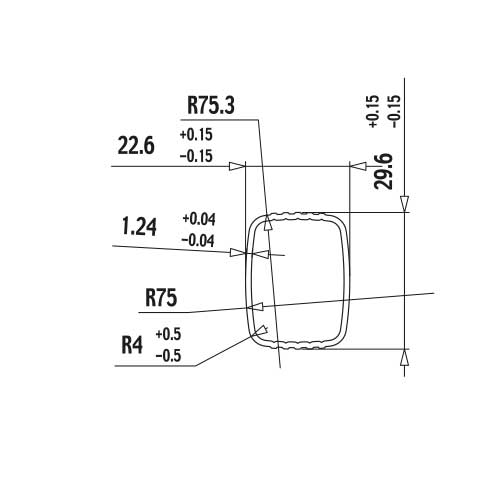

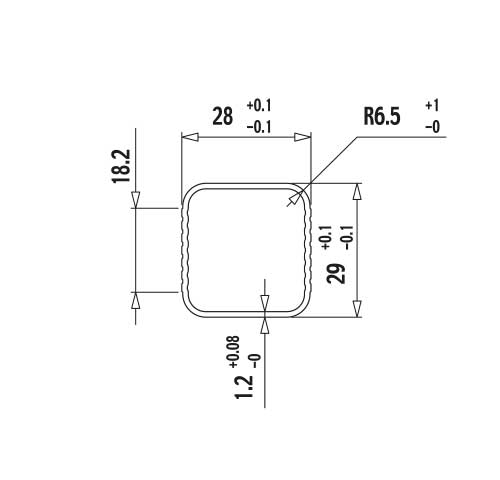

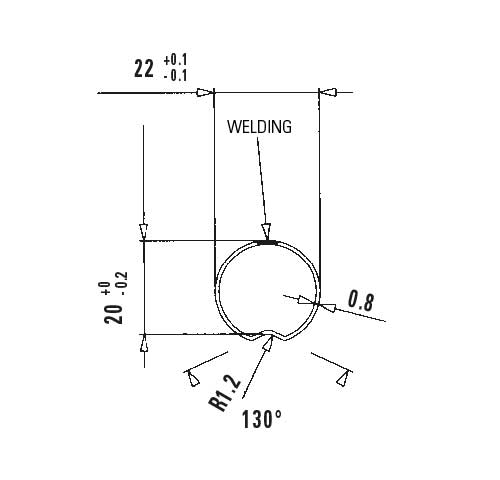

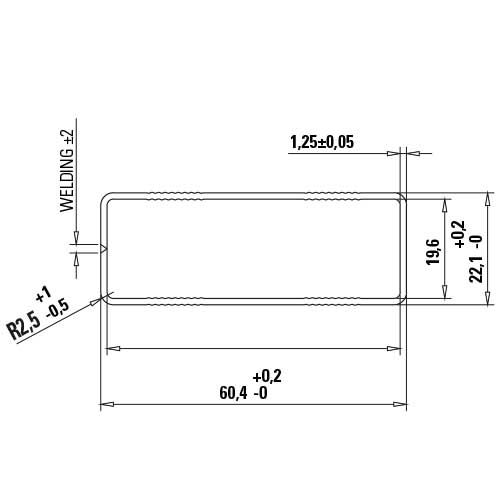

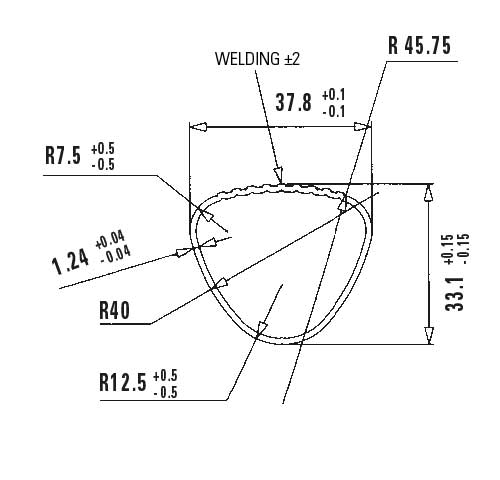

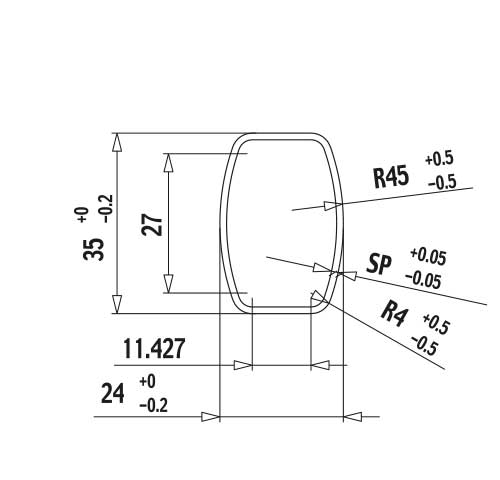

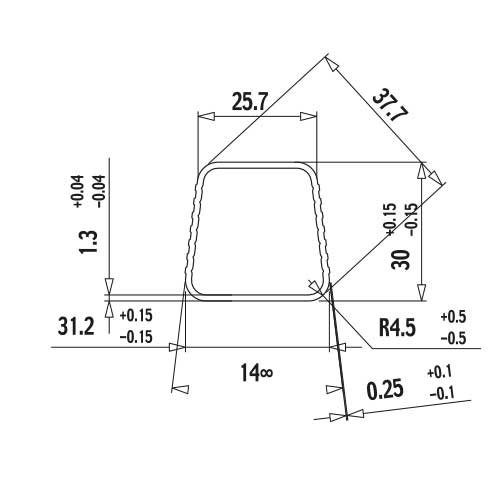

PROFILI SPECIALI

2

4

5

6

8

9

12

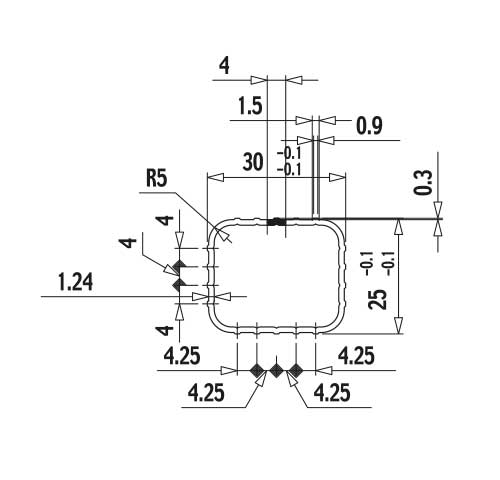

13

15

17

18

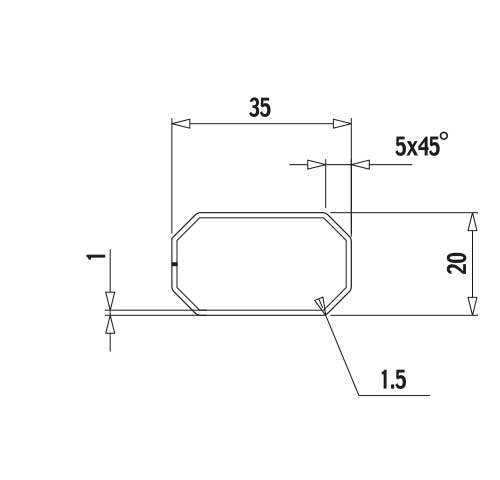

21

22

23

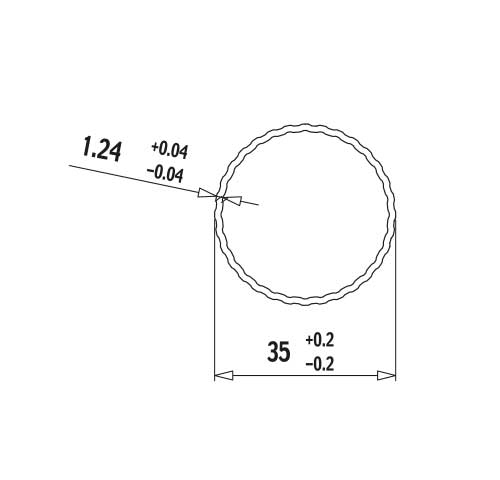

24

26

27

28

31

32

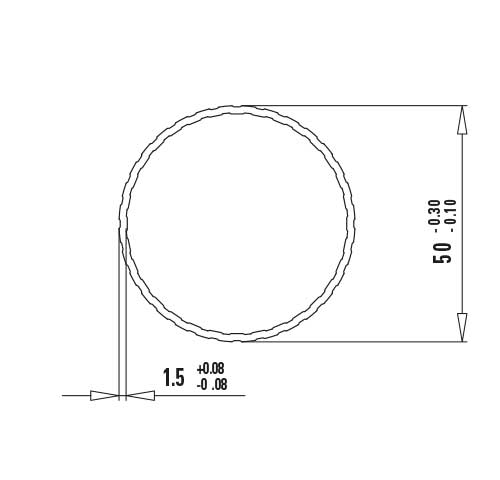

33

34

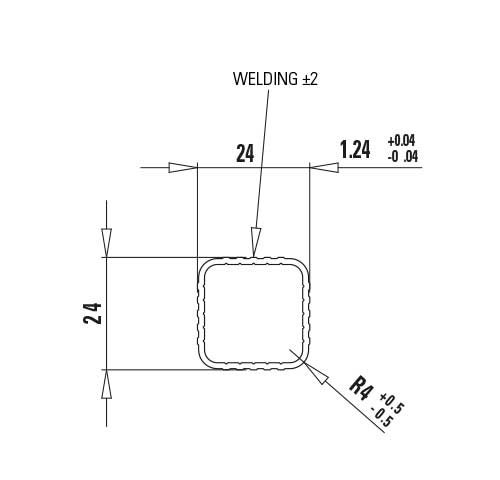

36

38

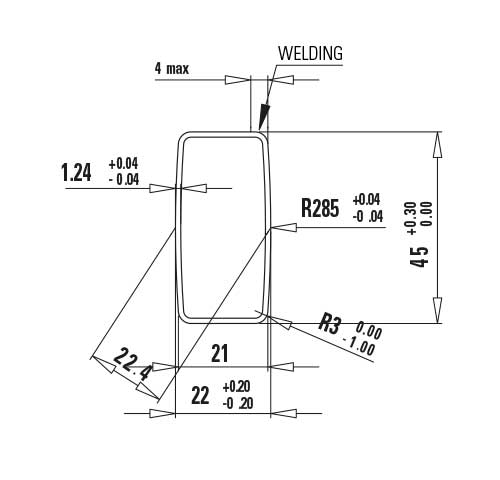

39

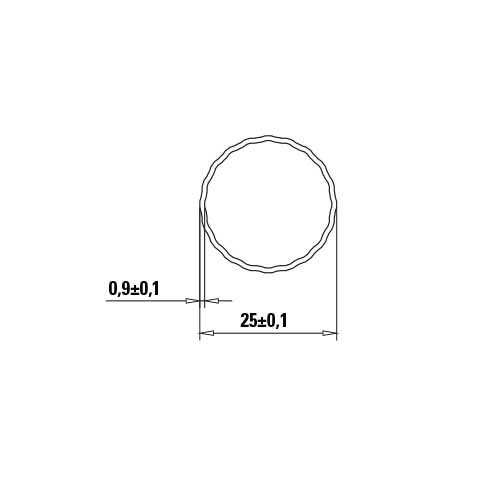

40

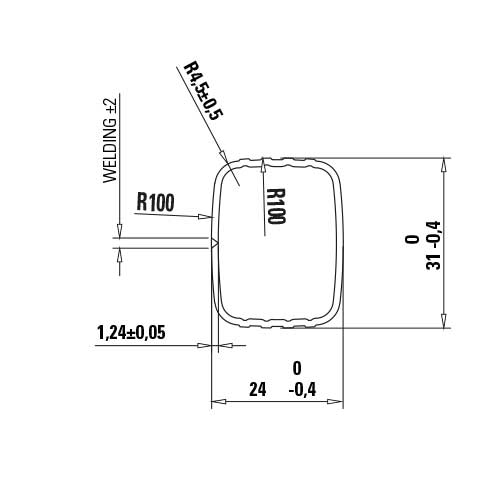

41

42

43

44

45

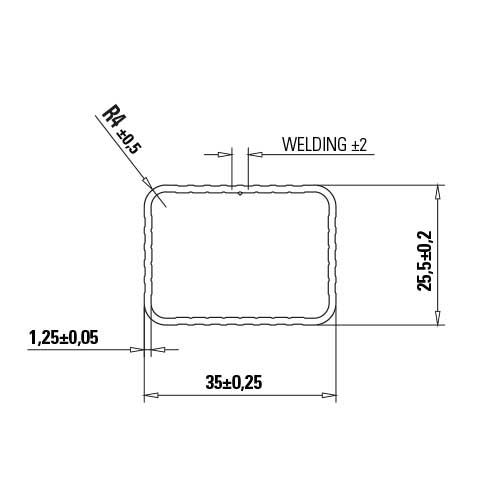

46

47

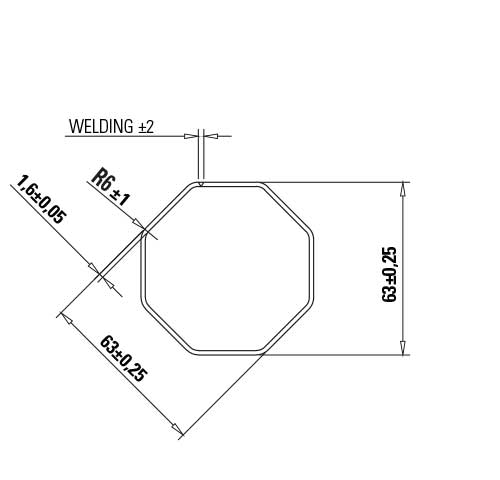

49

50

51

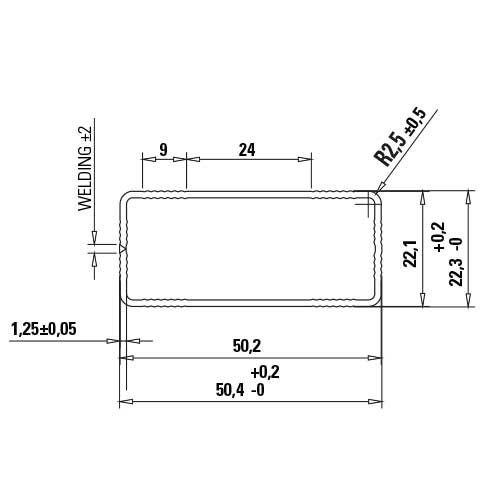

53

54

55

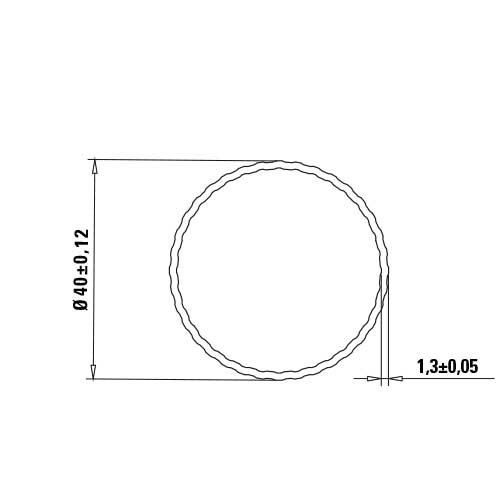

58

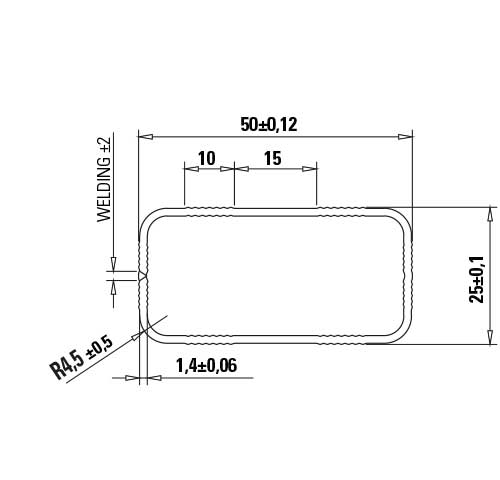

61

62

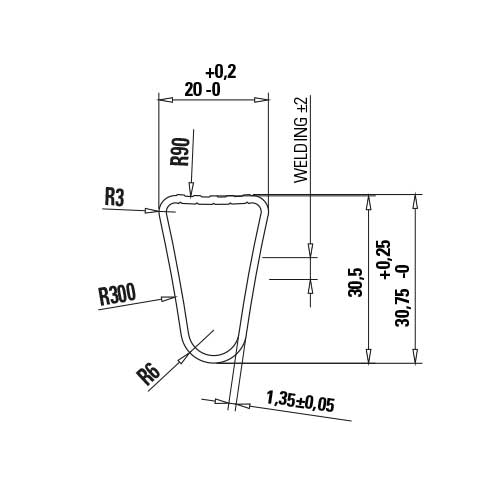

63

64

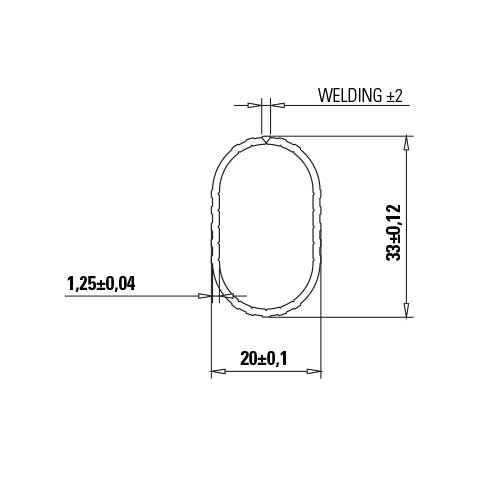

71

73

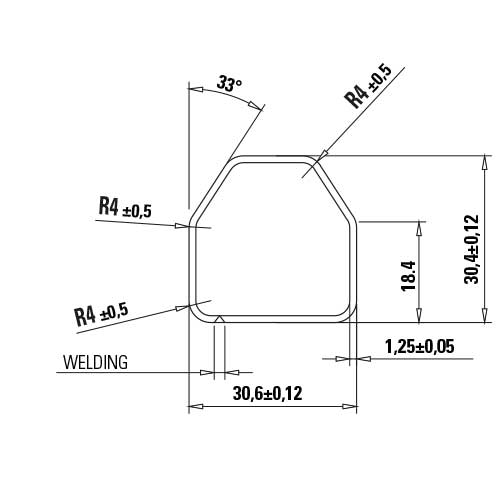

74

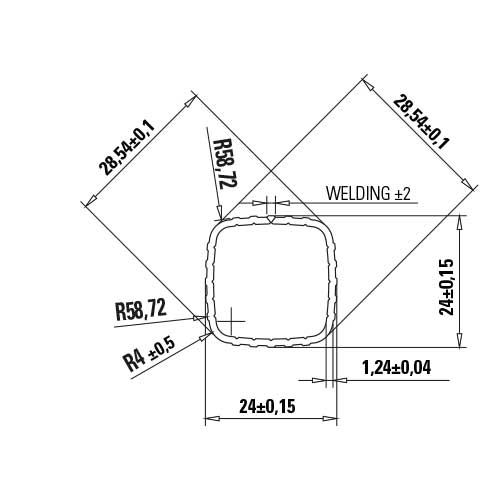

77

CRITERI DI SCELTA DEI NASTRI

Lega	Stato	Resistenza alla corrosione			Attitudine ai trattamenti superficiali			Formatura			Saldatura
Lega	Stato	Atmosfere normali	Atmosfere marine	Tensocorrosione	Lucidabilità	Anodizzazione protettiva	Anodizzazione decorativa	Piegatura a freddo	Imbutitura	Lavorazione all’utensile	In gas	Per resistenza
1002	O	O	B	O	B	O	B	O	O	I	B	B
1050A	H24	O	B	O	O	O	B	B	B	S	B	B
	H18	O	B	O	O	O	B	S	I	S	B	B
3103	O	O	B	O	B	O	B	O	O	I	O	O
	H24	O	B	O	O	O	B	B	B	S	O	O
	H18	O	B	O	O	O	B	S	I	S	O	O
5005	O	B	B	O	S	B	B	O	O	I	B	B
	H34	B	B	O	B	B	B	B	B	S	B	B
	H36	B	B	O	O	B	B	S	S	S	B	B
	H18	B	B	O	O	B	B	S	S	S	B	B
5052	O	O	O	O	S	B	B	B	B	I	O	O
	H34	O	O	O	B	B	B	S	S	S	O	O
	H18	O	O	O	O	B	B	I	I	B	O	O
5754	O	O	O	O	S	B	B	B	B	S	O	O
	H34	O	O	O	B	B	B	S	S	S	O	O
	H36	O	O	O	O	B	B	S	S	B	O	O
5154B	O	O	O	O	B	B	B	B	B	S	B	B
	H34	O	O	O	B	B	B	S	S	B	B	B
	H36	O	O	O	B	B	B	I	I	B	B	B
5083	O	B	B	B				B		B	BB
6082	O	B	B	O	B	O	B	O	O	S	B	B
	T4	O	B	B	O	O	O	B	S	B	B*	B*
	T6	O	B	O	O	O	O	S	I	O	B*	B*
7020	T6	S	S	S	O	B	S	S	I	B	O**	O**
7075	O	I	I	I	B	S	S	I	I	B	B**	B**
	T6	I	I	I	S	S	S	I	I	B	B**	B**

O = Ottima	S = Sufficiente	* Con decremento delle caratteristiche meccaniche	* * Con parziale recupero delle caratteristiche meccaniche.
B = Buona	I = Insufficiente

ALLU’S

TUBI

SETTORI TUBI

NASTRI

SETTORI NASTRI

Circular tubes – Tubi tondi

Shaped tubes – Tubi forma

Flatness tolerance – Tolleranze planarità

Mill lenght – Taglio in linea

Cut lenght – Taglio a spezzone
